¿Qué es el Cableado Estructurado y por qué es importante?

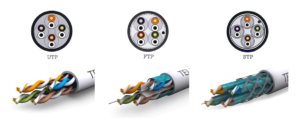

Al hablar de Cableado Estructurado nos referimos a cables, conectores, dispositivos y canalizaciones, todo esto forma parte de una infraestructura dentro de una red LAN y su principal función es transportar señales desde dispositivos emisores hasta los receptores. Los cables dentro de la infraestructura pueden ser de par trenzado protegidos o no protegidos (STP y UTP respectivamente), fibras ópticas y cables coaxiales. Podemos dividir el cableado estructurado en dos secciones:

Cableado Vertical

El cableado vertical también llamado “Backbone” o Cableado troncal, es encargado de enlazar el cuarto de entrada de servicios con el Data Center y el Data Center con los Cuartos de Telecomunicaciones.

Cableado Horizontal

El cableado horizontal, es el encargado de enlazar los equipos de distribución hasta los equipos usuarios, este cableado se rige bajo la norma EIA/TIA 568A. La distancia horizontal máxima no debe exceder de 90 metros (más 10 metros de holgura en el cuarto de telecomunicaciones), esta distancia es medida desde la terminación en los equipos usuarios hasta el equipo conmutador en el cuarto de telecomunicaciones.

Los sistemas de cableado UTP/STP se clasifican en las siguientes categorías según la velocidad de transmisión de datos:

  • Categoría 1: se utiliza para comunicaciones telefónicas, no es adecuado para la transmisión de datos ya que sus velocidades no alcanzan los 512 kbit/s.
  • Categoría 2: puede transmitir datos a velocidades de hasta 4 Mbit/s.
  • Categoría 3: se utiliza en redes 10BaseT y puede transmitir datos a velocidades de hasta 10 Mbit/s.
  • Categoría 4: se utiliza en redes Token Ring y puede transmitir datos a velocidades de hasta 16 Mbit/s.
  • Categoría 5: puede transmitir datos a velocidades de hasta 100 Mbit/s.
  • Categoría 6: Redes de alta velocidad hasta 1 Gbit/s.
  • Categoría 6A: Redes de alta velocidad hasta 10 Gbit/s.







Pero, ¿Cuáles son los principales beneficios del cableado estructurado para las empresas?

Si bien podríamos citar decenas de propiedades muy interesantes del cableado estructurado, las más ventajosas para las empresas son las que se muestran a continuación:

MANTENIMIENTO SENCILLO

El sistema de cableado estructurado es un sistema integrado y uniforme que resulta muy fácil de mantener tanto para las empresas como por los técnicos especializados encargados del mantenimiento.

INTEGRACIÓN DE SEÑALES

Tal y como hemos afirmado antes, la integración de diferentes aplicaciones en un único sistema permite usar un único medio de distribución para la totalidad de los cables que habilitan las señales. Esto permite integrar en un único proyecto cada salida de información simplificando todo el entramado de la empresa.

CONECTIVIDAD IDÉNTICA

La integración en un único sistema no afecta a la capacidad de los dispositivos y componentes a la hora de transmitir información. Por tanto cuenta con una misma eficacia y conectividad pero de una forma mucho más simple.

AMPLIACIONES FUTURAS

Una de las ventajas más interesantes del cableado estructurado es que permite realizar todo tipo de ampliaciones en su estructura sin que afecte a su funcionamiento ni a la seguridad de la información. Esto facilita también los traslados en caso de que la empresa los lleve a cabo.

ES UN SISTEMA ECONÓMICO

El mayor y principal coste del sistema de cableado estructurado es el coste inicial. Una vez realizada la instalación y puesta en marcha la empresa no necesita emplear cantidades económicas adicionales, lo que es un hecho diferencial con otros sistemas existentes en la actualidad.

ADMINISTRACIÓN SENCILLA DEL SISTEMA

A nivel interno de la organización de la empresa el sistema es tremendamente sencillo de administrar por los empleados. Si un empleado es trasladado de su posición actual a otra no necesitará reconfigurar su estación de red, ya que tan solo tendrá que redireccionar su conexión.

VELOCIDAD DE TRANSMISIÓN DE DATOS

A día de hoy no existe un sistema más rápido en la transmisión de datos que el sistema de cableado estructurado. Gracias a la velocidad de transmisión de datos que tiene lugar con la fibra óptica se alcanza una mayor eficiencia que permite incrementar la productividad. Es por tanto el sistema más recomendable para todo tipo de empresas que necesitan incrementar la velocidad.

Como se puede apreciar, son muchas las ventajas que el cableado estructurado puede generar en cualquier empresa. Este sistema compuesto de cables, conectores, dispositivos y canalizaciones que configuran una infraestructura de telecomunicaciones completa es, en resumen, el más eficiente, útil y económico que en la actualidad existe en el mercado.

En cualquier caso, antes de lanzarse a la instalación de un sistema de estas características es necesario asegurarse de que la empresa instaladora vele por el cumplimiento de las normativas aplicables a los sistemas de cableado estructurado.

Por suerte, somos una empresa que cuenta con una especialización en la instalación de estos sistemas atendiendo a las necesidades de cada organización y a las particularidades de cada edificio o sede empresarial. Aunque en principio pueda suponer una inversión, lo cierto es que las mejoras en términos de velocidad, conectividad y mantenimiento superan con creces las expectativas de la gran mayoría de las empresas.
