RESUMEN DEL PROYECTO “ELABORACIÓN DEL ESTUDIO DE PERFIL E INGENIERÍA DEFINITIVA DE LA LÍNEA DE TRANSMISIÓN 60KV OXAPAMPA – POZUZO Y SET 60/33/13.2KV POZUZO”
1. CLIENTE DIRECTO:
SERVICIOS DE INGENIERÍA INTEGRAL SAC
2. CLIENTE FINAL:
EMPRESA REGIONAL DE SERVICIO PUBLICO DE ELECTRICIDAD DEL CENTRO (ELECTROCENTRO SA)
3. ANTECEDENTES DEL PROYECTO:
Actualmente el suministro de energía eléctrica de la ciudad de Pozuzo se realiza desde la Subestación Puerto Bermúdez, dicha subestación alimenta mediante una tensión de 33KV a la Subestación Prusia y finalmente esta suministra energía eléctrica a la localidad de Pozuzo.
Debido a la longitud de la línea de transmisión el sistema eléctrico tiene problemas de confiabilidad, regulación de tensión y deficiencia de calidad de suministro.
Por lo tanto con la finalidad de contar con un sistema eléctrico confiable se ha planteado la creación de una nueva subestación en Pozuzo dicha subestación será alimentada mediante una línea de transmisión preveniente de la subestación Oxapampa.
4. OBJETIVO DEL PROYECTO:
El objetivo de la especialidad de comunicaciones y automatización es realizar el estudio para el Sistema de Telecomunicaciones de Voz y Datos de la Subestación de Potencia Pozuzo, así como el sistema Scada a implementar para la automatización de la Sub Estación.
Como parte de dicho estudio, comprende entre otros aspectos, el estudio para la Implementación del Sistema de Telecomunicaciones desde la Subestación Pozuzo (nueva subestación) hasta el Centro de Control de Operaciones de Electrocentro ubicado en la Sede Central Huancayo, esta integración amerita enlazar la Subestación Pozuzo con la Subestación Oxapampa ya que, esta última subestación se encuentra enlazada al CCO de Electrocentro por fibra óptica hasta un tramo y luego con un enlace dedicado por medio de una Red MPLS Telefónica.
En este estudio se hace referencia a la tecnología de telecomunicaciones vía fibra óptica que se va a implementar con una longitud aproximada de 98.5 km desde la Subestación Pozuzo hasta Subestación Oxapampa, allí se describirá todos los equipos, componentes y sistemas, estableciendo cómo funcionará la red de comunicaciones y como se solventará las distancias que existe entre dicha subestación utilizando la red de comunicación existente.
5. ALCANCES DEL PROYECTO:
5.1 UBICACIÓN GEOGRÁFICA:
| Departamento: | Junín |
| Provincia | Oxapampa |
| Distritos | Pozuzo |

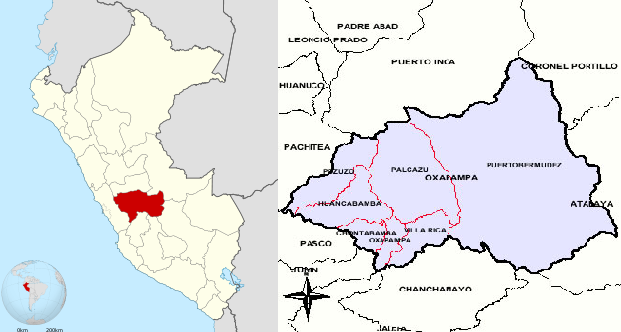

Las coordenadas UTM WGS84 Zona 18L que delimitan el área del presente proyecto.

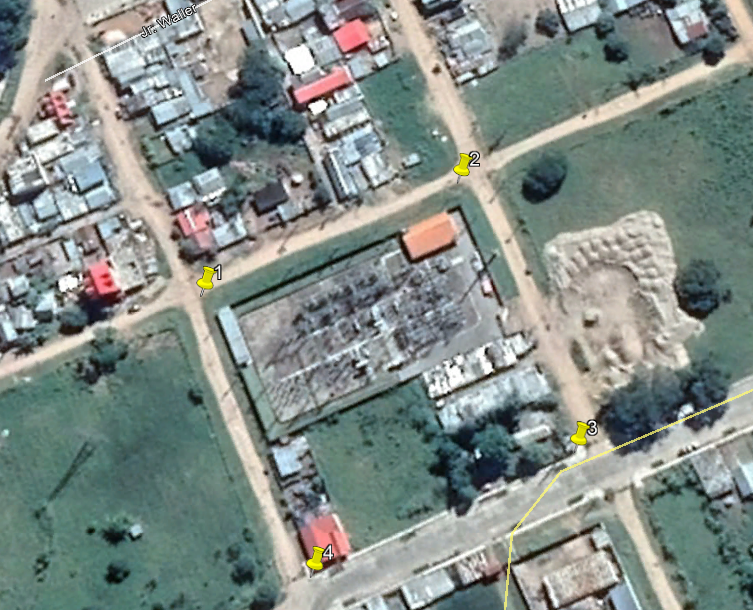

Coordenadas que delimitan la Subestación Oxapampa
| WGS84 ZONA 17M | ||
|---|---|---|
| VÉRTICE | ESTE | NORTE |
| V1: | 455554 | 8829923 |
| V2: | 455644 | 8829964 |
| V3: | 455685 | 8829869 |
| V4: | 455595 | 8829827 |
5.2 DESCRIPCIÓN DEL PROYECTO:
La Subestación Pozuzo es una nueva subestación, como parte del proyecto se debe enlazar al Centro de Control de Operaciones de Electrocentro, el Proyecto contempla la construcción de la Subestación Pozuzo 60/33/13.2 kV y la Línea de Transmisión en 60 kV Pozuzo – Oxapampa, donde se suministrará e instalará cable de fibra óptica monomodo OPGW para comunicar la Subestación Pozuzo con la Subestación Existente Oxapampa.
Actualmente la SE Oxapampa se encuentra unida con otras subestaciones mediante fibra óptica monomodo hasta llegar a la Oficina Satipo.
Estas subestaciones a las que se encuentra unida hasta llegar hasta la Oficina Satipo son como sigue:
- SE Oxapampa – SE Puerto Bermudez
- SE Puerto Bermudez – SE Villa Rica
- SE Villa Rica – SE Satipo
- SE Satipo – Oficina Satipo
A la Subestación Satipo llega fibra óptica, proveniente de un enlace DEDICADO con un ancho de banda de 2 MB perteneciente al operador de Telefonía que se enlaza a la Red MPLS, desde ahí se comunica con el Centro de Control de Operaciones de Electrocentro con un enlace dedicado con un ancho de banda de 10 MB.
Se contará con un sistema de telecomunicaciones que permita la comunicación voz y datos entre las subestaciones Oxapampa y Pozuzo, una comunicación permanente, de alta disponibilidad y que sea financieramente asequible.
La comunicación, como enlace principal estará basado en el uso de la tecnología de fibra óptica a través del cable de guarda del tipo OPGW de la línea de transmisión de Oxapampa y Pozuzo y como medio de comunicación de respaldo se ha planteado la instalación de enlaces dedicados (IP/VPN o ADSL) a través de operadores de telecomunicaciones existentes en la zona en cada una de las subestaciones de potencia, esto debido a la distancia existente entre las subestaciones y además porque el servicio que brindan las operadores de telecomunicaciones tiene mayor performance, disponibilidad y son financieramente más rentable.
5.3 EQUIPAMIENTO PRINCIPAL EN LA SUBESTACIÓN DE POZUZO:
- Gabinetes para comunicaciones de 45 RU, el cual contendrá los equipos de Networking y automatizacion
- 04 Swicthes de 24 puertos pon puertos para Transceiver SFP+
- Unidad Terminal Remota (RTU) distribución para el control, medición y monitoreo de cada uno de los equipos electromecánicos instalados.
- Transceriver SFP+
- Interfaz Hombre-Maquina (HMI)
- Reloj Sincronizador de Tiempo GPS
- Teléfono IP
- Computadora de Escritorio PC
- Accesorios como Ordenadores, Patch panels, Ventiladores, etc
- Distribuidor de Fibra Óptica
- Fibra Óptica Multimodo
- Cableado Estructurado FTP
- Cable Coaxial
5.4 EQUIPAMIENTO PRINCIPAL EN INSTALACIONES EXTERIORES A LA SUBESTACIÓN:
- Fibra Óptica OPGW para el recorrido de fibra hasta la subestación Oxapampa
- Fibra Óptica Antiroedor para la llegada desde la torre más próxima a la subestación hasta el distribuidor óptico instalado en la subestación
- Ferretería para la el tendido de fibra óptica tales como:
- Crucetas
- Mufas
- Kits de Derivación Mecánica
- Ensamblaje de Suspensión
- Ensamblaje de Anclaje
- De igual forma en la Subestación Oxapampa se instalará lo siguiente:
- Ordenador de Fibra Óptica (ODF)
- Transceivers
6. REGISTRO FOTOGRÁFICO

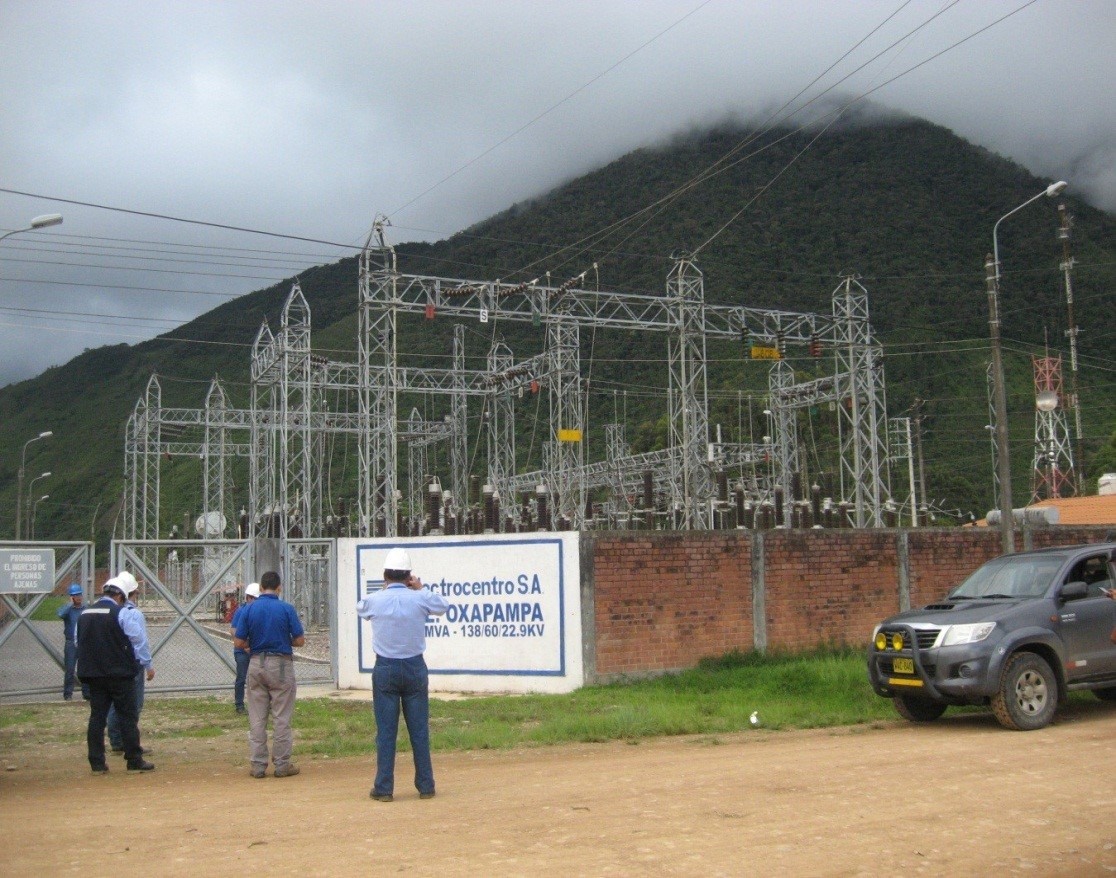

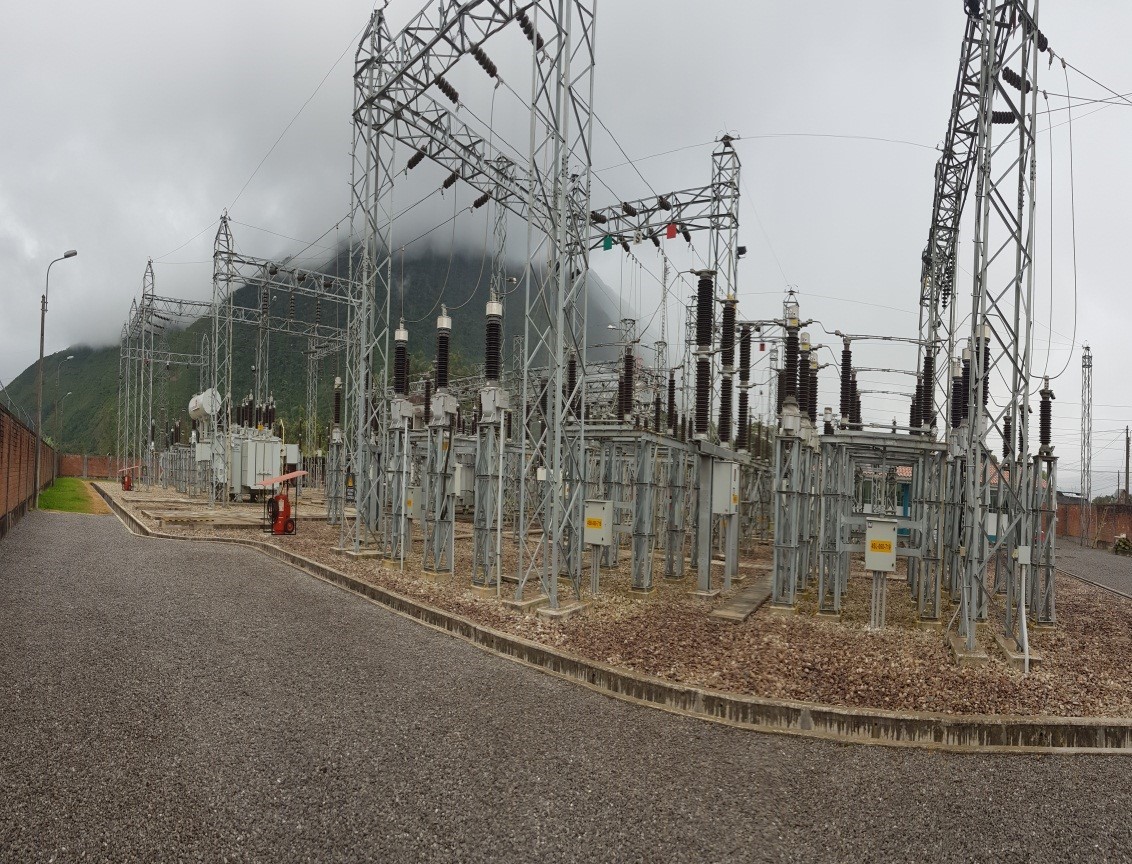

6.1 OXAPAMPA
