RESUMEN DEL PROYECTO “ELABORACIÓN DEL EXPEDIENTE TÉCNICO DEL SISTEMA DE AUTOMATIZACION – BMS DEL HOSPITAL REGIONAL HERMILIO VALDIZAN DE HUANUCO NIVEL III-1”
1. CLIENTE DIRECTO:
OBRAS DE INGENIERIA SA – OBRAINSA
2. CLIENTE FINAL:
MUNICIPALIDAD REGIONAL DE HUÁNUCO
3. ANTECEDENTES DEL PROYECTO:
El diseño e implementación del sistema BMS del Hospital Regional Hermilio Valdizan de Huánuco, Nivel III-1 tiene como fin el cumplimiento del requerimiento de un Sistema de Mantenimiento y Ahorro Energético, establecido en el numeral 6.2.6.1 en la Norma Técnica Peruana NTS Nº119 “INFRAESTRUCTURA Y EQUIPAMIENTO DE LOS ESTABLECIMIENTOS DE SALUD DEL TERCER NIVEL DE ATENCIÓN”, dicha norma es de carácter obligatorio para establecimientos de salud (Ministerio de Salud, Gobiernos Regionales, Gobiernos Locales, Seguro Social de Salud – ESSALUD (tal como el que estamos ejecutado), Sanidad de las Fuerzas Armadas, Sanidad de la Policía Nacional del Perú), privados y mixtos del tercer nivel de atención del Sector Salud.
Dicho sistema es definido de la siguiente manera: Sistema que permite el control y supervisión de los diferentes equipos electromecánicos, electrónicos y eléctricos instalados en el establecimiento de salud, logrando un uso racional de los recursos energéticos, además de gestionar los programas de mantenimiento preventivo y correctivo de dichos equipos.
El Sistema BMS a implementar en el Hospital de Huánuco, está compuesta por Hardware y Software que permitirá la centralización e integración de los datos generados por los distintos subsistemas del hospital, el cual contribuirá en el control del consumo energético eficiente a través de informes detallados, gestión de incidencias, automatización de tareas de supervisión del Hospital y gestión de programas de mantenimiento preventivo.
4. OBJETIVO DEL PROYECTO:
El objetivo se refiere al Sistema de Gestión Energética en Edificios Inteligentes BMS, el cual permita la gestión centralizada de iluminación, control energético, control de ascensores, control del sistema de aire acondicionado, control del sistema sanitario e integración del sistema de alarma contra incendios del HOSPITAL REGIONAL HERMILIO VALDIZAN DE HUANUCO NIVEL III-1, dicho Hospital se encuentra funcionando y se encuentra ubicado entre los Jr. Hermilio Valdizan, Jr. Constitución, Jr. Progreso y Jr. Malecón Leoncio Prado, en la ciudad de Huánuco, Provincia y Departamento de Huánuco.
El Sistema de control tiene como finalidad la optimización del consumo de recursos energéticos del edificio, reduciendo la demanda sin afectar las condiciones de confort, salud y seguridad. A su vez, es una herramienta de mantenimiento preventivo del Hospital.
5. ALCANCES DEL PROYECTO:
5.1 UBICACIÓN GEOGRÁFICA:
| Altura sobre el nivel del Mar: | 1893 msnm |
| Latitud: | 9°55' 40.46 "S |
| Longitud: | 76°14' 10.12"O |
| Temperatura: | 27 °C Max. – 10 °C Mín. |
5.2 DESCRIPCIÓN DEL PROYECTO:
El proyecto ha sido desarrollado de acuerdo a los planos arquitectónicos, constituido por una edificación destinada a uso hospitalario, distribuido en 5 pisos.
Primer Piso está conformado por:
- Ambientes para la Sub estación eléctrica.
- Grupo Electrógeno.
- Lavandería.
- Data center.
- Ambientes para sistema de vacío y oxígeno.
Segundo Piso
- Zona de emergencia.
- Ambientes de resonancia magnética.
- Ambientes para tomografía.
- Dos ambientes para Rayos X.
- Mamografía.
- Ecografía.
Tercer Primer Piso
- Consultorios
- Ambientes de Administración y control
Cuarto Piso
- UCI niños
- UCI adultos
- Medicina física y rehabilitación.
- Terapia física y rehabilitación.
- Hemodiálisis.
- Material esterilizado.
- Unidades de administración y docencia.
Quinto Piso
- Unidad de cuidados intensivos niños
- Unidad de cuidados intensivos adultos
- Unidad de cuidados intensivos neonatal.
- Centro obstétrico.
- Centro Quirúrgico.
- Unidad de cuidados intensivos /ucin neonatal.
Sexto Piso
- Hospitalización
Séptimo Piso
- Unidad para juntas.
- Estar Médico.
Octavo Piso
- Conforma el ático y ambientes para cuarto de máquinas de los ascensores.
5.3 EQUIPAMIENTO PRINCIPAL:
5.3.1 ESTACION DE TRABAJO
- Estación de Trabajo (PC)
- Monitores industriales
- Mobiliario – mesa y silla de Trabajo
5.3.2 EQUIPOS DE COMUNICACIÓN
- Servidor Sistema BMS
- Switch de core Capa 3
- Switch de Distribución Capa 2
- Controladores de Campo BMS
- Controladores de Red
- Tablero para controladores
- Sensores duales (Infrarrojo y ultrasónico)
- Sensores infrarrojos
- Sensores De Nivel Ultrasónico
- Sensores De Nivel Boya
- Sensores De Inundación
- Patch Panel
- Patch Cord
- Line Cord Cat 6A
- Jacks Rj 45 Hembra
- Gateway MODBUS RTU / MUDBUS TCP
- Tarjeta De Comunicaciones MODBUS RTU
5.3.3 CABLEADO DE COMUNICACIÓN
- Cableado vertical UTP Cat 6A
- Cableado Horizontal UTP Cat 6A
- Cableado Servidor a estación de Trabajo
- Cable de conexión al sistema de Aterramiento
- Cable De Control Apantallado Tipo 2x1mm2 – Tablero De Control A Tablero De Iluminación
- Cable Para Sensores (Presencia, Ultrasonido. Dual)
- Cable RS485

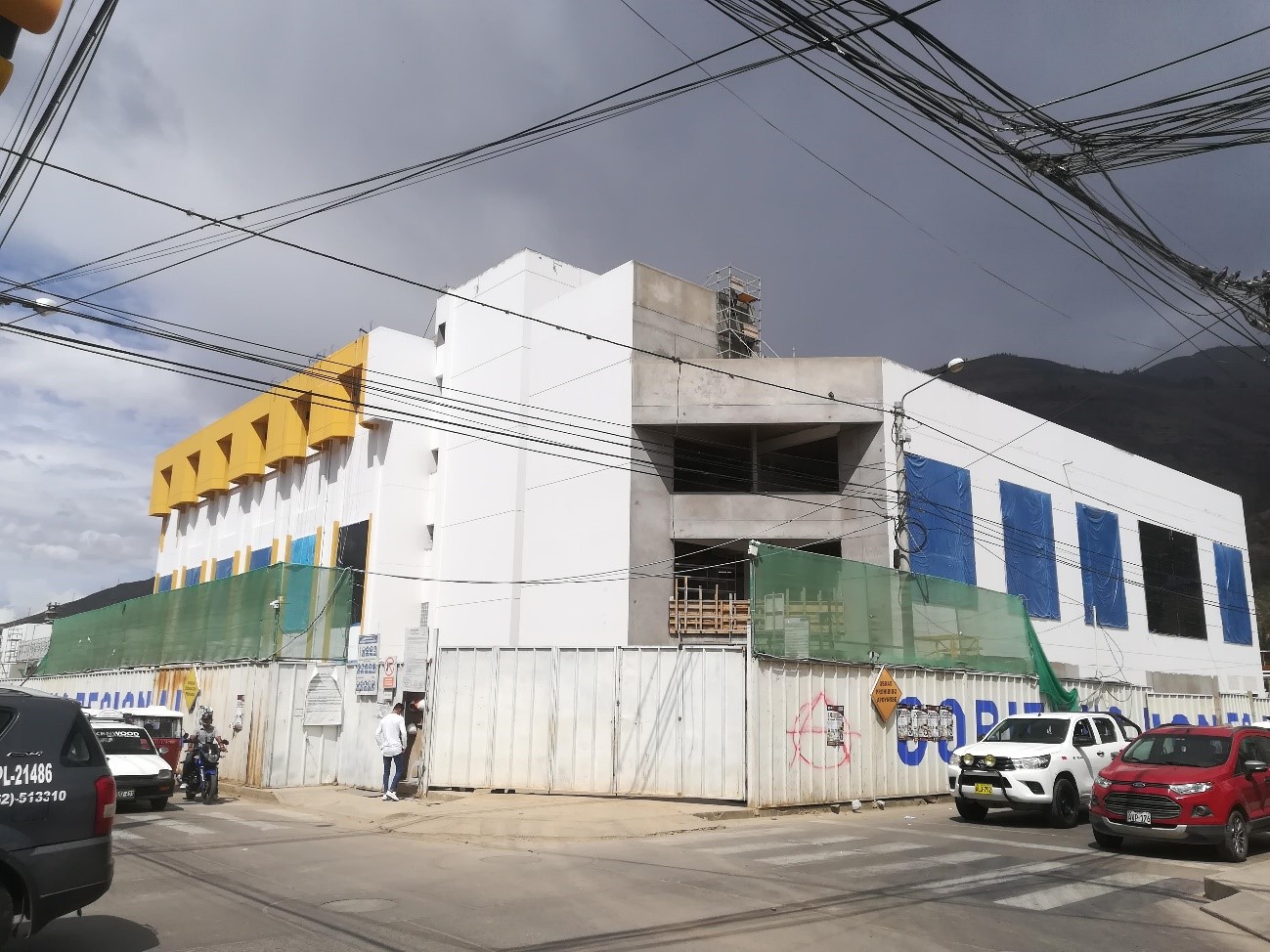

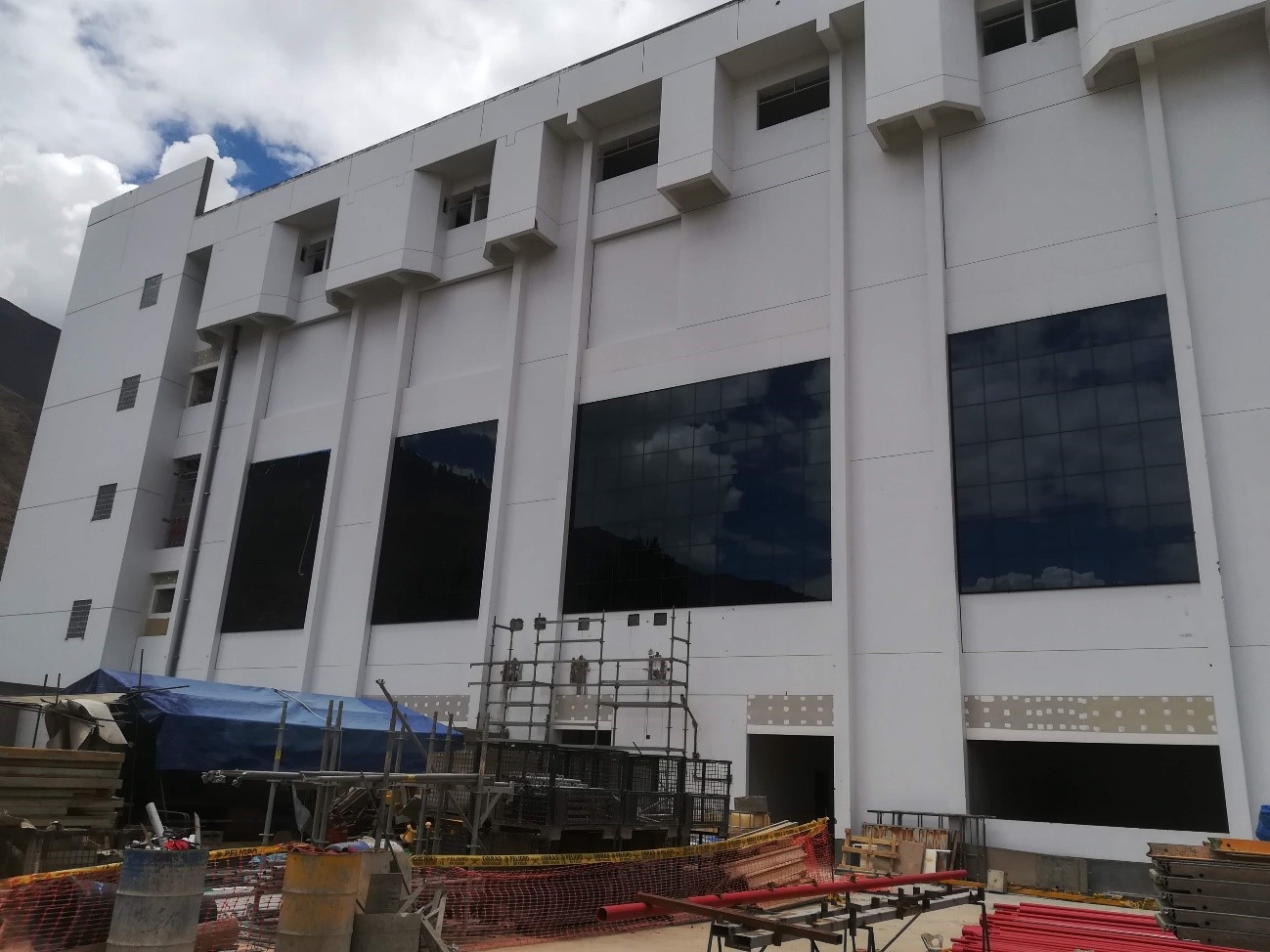

6. REGISTRO FOTOGRÁFICO
